چگونه یک دستگاه نورد رزوه موتور CNC می تواند دقت، بهره وری و کیفیت رزوه را بهبود بخشد

خلاصه مقاله: A دستگاه نورد نخ سرو موتور CNCبرای سازندگانی طراحی شده است که به عملکرد دقیق، تکرارپذیر و کارآمد در شکل دهی نخ نیاز دارند.NERESسری NRS-25NC/NRS-15NC را ارائه می‌کند که شامل شفت‌های غلتکی و حرکت تغذیه، تا 30 تن فشار غلتشی و محدوده قطر رزوه‌ای از φ3-φ80 میلی‌متر است. این مقاله مزایای کاری، مشخصات فنی، کاربردها و عوامل کلیدی را که باید هنگام انتخاب محلول نورد رزوه CNC در نظر گرفت، توضیح می‌دهد.

فهرست مطالب

• چرا فناوری سروو CNC در نورد نخ مهم است؟
• ویژگی های کلیدی دستگاه نورد رزوه موتور سروو CNC چیست؟
• مشخصات فنی اصلی چیست؟
• چه برنامه هایی را می تواند انجام دهد؟
• تولیدکنندگان چه مزایایی را می توانند انتظار داشته باشند؟
• چگونه باید ماشین نورد نخ مناسب را انتخاب کنید؟
• چرا پیکربندی ماشین برای تولید مهم است؟
• سوالات متداول
• نتیجه گیری

چرا فناوری سروو CNC در نورد نخ مهم است؟

نورد رزوه یک فرآیند شکل‌دهی سرد است که در آن قالب‌های سخت شده فشاری را بر روی قطعه کار وارد می‌کنند تا بدون بریدن مواد، رزوه‌هایی ایجاد کنند. برای سازندگانی که بست های دقیق، شفت ها، پیچ ها، اجزای کرمی و سایر قطعات رزوه دار تولید می کنند، کنترل حرکت غلتک و تغذیه دقیق ضروری است.

دستگاه نورد نخ سرو موتور CNC این فرآیند را با استفاده از موتورهای سروو برای کنترل محورهای غلتکی و حرکت تغذیه بهبود می بخشد. با توجه به مشخصات NERES، دو شفت غلتکی سروو محرک هستند، در حالی که شفت تغذیه نیز از کنترل سروو استفاده می کند. این پیکربندی یک سیستم حرکت هماهنگ‌تر را برای عملیات‌های شکل‌دهی نخ فراهم می‌کند.

در مقایسه با یک راه اندازی مکانیکی اولیه، کنترل سروو CNC می تواند پارامترهای تولید را مدیریت و تکرار کند. این امر به ویژه زمانی ارزشمند است که تولیدکنندگان به عملکرد ابعادی پایدار در دسته‌های تولید مکرر نیاز دارند.

برای خریدارانی که در مورد ماشین نورد رزوه سرو موتور CNC تحقیق می کنند، مهم ترین ملاحظات شامل ابعاد قطعه کار، گام نخ، فشار نورد، سرعت دوک، پیکربندی قالب و روش تولید مورد نیاز است.

ویژگی های کلیدی دستگاه نورد رزوه موتور سروو CNC چیست؟

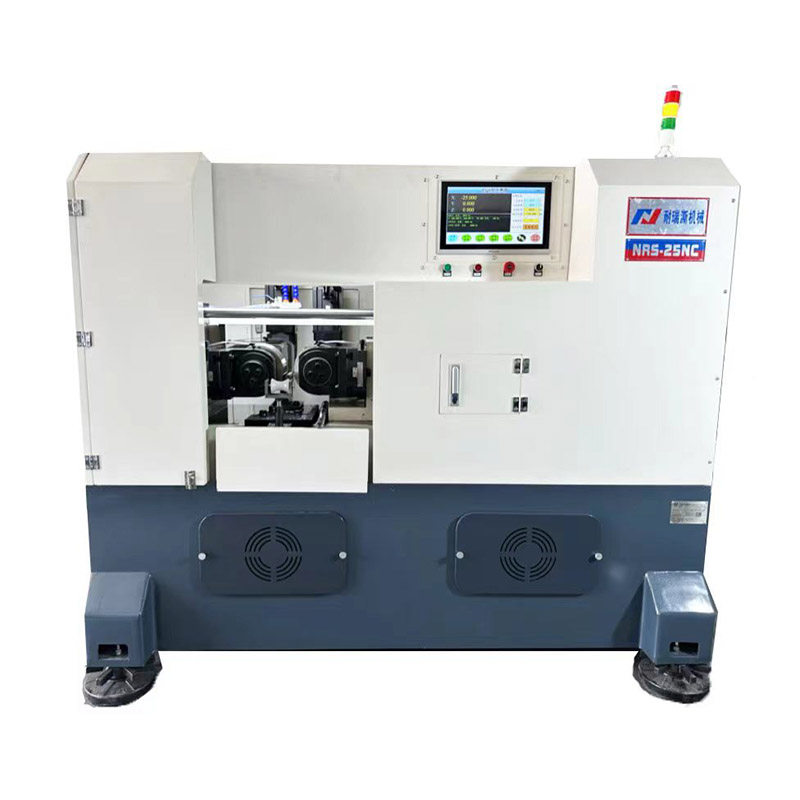

سری NERES NRS-25NC/NRS-15NC فناوری سروو درایو را با ساختار رزوه ساز سفت و سخت ترکیب می کند. طراحی آن بسته به قالب های نورد انتخابی و طراحی قطعه کار، برای قرار دادن رشته های مثلثی معمولی و طیف وسیع تری از پروفیل های تخصصی دندان در نظر گرفته شده است.

• درایو موتور سروو:محورهای غلتکی و حرکت تغذیه از طریق موتورهای سروو کنترل می شوند.
• نیروی غلتشی بالا:حداکثر فشار نورد به 30 تن می رسد.
• محدوده وسیع قطعه کار:قطر بیرونی رزوه نورد از φ3 تا φ80 میلی متر است.
• قابلیت زمین انعطاف پذیر:گام های نخ از 0.6 تا 8.0 میلی متر در مشخصات ذکر شده پشتیبانی می شود.
• سرعت چرخش متغیر:سرعت اسپیندل از 10 تا 60 دور در دقیقه با تنظیم سرعت بدون پله قابل تنظیم است.
• امکان شکل دهی چندگانه:بسته به طراحی و پیکربندی غلتک، دستگاه می‌تواند دندان‌های کرم، دندان‌های ذوزنقه‌ای، پروفیل‌های مربوط به بال اسکرو، خنجر و شیارهای نورد را پردازش کند.

این ترکیب، دستگاه را برای سازندگانی که به دنبال یک پلت فرم انعطاف‌پذیر هستند، به جای تجهیزات محدود به یک هندسه رزوه استاندارد، مناسب می‌کند.

مشخصات فنی اصلی چیست؟

مشخصات فنی هنگام ارزیابی اینکه آیا یک ماشین برای یک خط تولید خاص مناسب است یا خیر حیاتی است. جدول زیر مشخصات منتشر شده از مدل سروو موتور CNC NERES را خلاصه می کند.

برای نورد درون خوراک رزوه های مثلثی 55 درجه و 60 درجه که معمولاً استفاده می شود، مشخصات منتشر شده قطعات کار تا قطر φ80 میلی متر، با حداکثر گام 8.0 میلی متر و حداکثر طول 150 میلی متر را نشان می دهد. نورد از طریق تغذیه نیز برای رزوه های مثلثی معمولی 55 درجه و 60 درجه با گام تا 8.0 میلی متر، مشروط به تنظیم مناسب، موجود است.

چه برنامه هایی را می تواند انجام دهد؟

یکی از مزایای اصلی نورد رزوه کنترل شده با سروو توانایی آن در پشتیبانی از نیازهای مختلف شکل دهی از طریق انتخاب قالب مناسب و پیکربندی ماشین است.

امکانات پردازش معمولی عبارتند از:

• نخ های مثلثی 55 درجه و 60 درجه
• پروفیل دندان کرم
• پروفیل های دندان ذوزنقه ای شکل
• برنامه های نورد مربوط به بال اسکرو
• عملیات کرنلینگ
• شیارهای نورد
• سایر اشکال دندان سفارشی بر اساس نقشه های مهندسی

قابلیت پردازش واقعی باید همیشه در برابر نقشه قطعه کار، مواد، مشخصات نخ مورد نیاز، طراحی قالب، قطر، گام و روش تولید تایید شود. این امر به ویژه برای قطعات تخصصی که ممکن است ابعاد استاندارد رزوه اعمال نشود، مهم است.

تولیدکنندگان چه مزایایی را می توانند انتظار داشته باشند؟

1. حرکت کنترل شده بیشتر

شفت های غلتکی سروو رانده کنترل حرکت هماهنگ را فراهم می کنند. این می تواند به سازندگان کمک کند تا در هنگام تولید دسته ای از اجزای مشابه، شرایط پردازش قابل تکرار را ایجاد کنند.

2. پارامترهای تولید انعطاف پذیر

محدوده سرعت اسپیندل 10 تا 60 دور در دقیقه با تنظیم بدون پله اجازه می دهد تا پارامترهای تولید با توجه به قطعه کار و الزامات شکل دهی تنظیم شوند.

3. ظرفیت شکل دهی بالا

این دستگاه با حداکثر فشار نورد 30 تن برای کاربردهای سخت شکل دهی سرد طراحی شده است. ترکیبی از نیروی غلتشی و حرکت کنترل شده توسط سروو پایه ای برای تولید پایدار اجزای رزوه ای با اندازه مناسب فراهم می کند.

4. گزینه های پردازش چندگانه

تولیدکنندگان لزوماً برای هر نوع عملیات شکل دهی دندان به تجهیزات جداگانه نیاز ندارند. با غلطک های مناسب و اعتبار سنجی مهندسی، یک پلت فرم می تواند پروفیل های مختلفی از جمله رزوه ها، خنجرها و شیارهای نورد را پشتیبانی کند.

5. مناسب برای تولید صنعتی

ساختار قابل توجه دستگاه، درایو غلتکی 11 کیلووات، سیستم پیشرانه تغذیه 5.5 کیلوواتی و تقریباً 2100 × 1600 × 2100 میلی متر، آن را برای محیط های تولید صنعتی که پایداری و تکرارپذیری تجهیزات مهم هستند، مناسب می کند.

چگونه باید ماشین نورد نخ مناسب را انتخاب کنید؟

انتخاب یک ماشین فقط بر اساس حداکثر فشار یا قدرت موتور می تواند منجر به پیکربندی نامناسب شود. یک فرآیند خرید مطمئن تر با الزامات واقعی اجزا شروع می شود.

1. قطر قطعه کار را تعریف کنید:حداقل و حداکثر قطر خالی مورد نیاز برای تولید را تأیید کنید.
2. تایید گام موضوع:گام مورد نیاز را با محدوده پشتیبانی شده دستگاه مقایسه کنید.
3. تعیین روش نورد:تصمیم بگیرید که آیا نورد درون خوراک یا از طریق خوراک مناسب است.
4. هندسه نخ را بررسی کنید:رزوه های مثلثی استاندارد و پروفیل های تخصصی ممکن است به قالب ها و پیکربندی های متفاوتی نیاز داشته باشند.
5. ارزیابی حجم تولید:تولید با حجم بالا ممکن است از کنترل CNC و ادغام تغذیه خودکار سود بیشتری ببرد.
6. بررسی ابعاد دستگاه:از فضای کارگاهی کافی برای ماشین، دسترسی اپراتور، جابجایی مواد و نگهداری اطمینان حاصل کنید.
7. در مورد نقاشی با سازنده بحث کنید:برای قطعات غیر استاندارد، تایید فنی قبل از خرید می تواند خطرات پیکربندی را کاهش دهد.

NERES خود را به عنوان تولید کننده و تامین کننده ماشین آلات نورد نخ، قالب های نورد نخ، ابزارهای نخ و تجهیزات مرتبط در چین قرار می دهد. مجموعه محصولات آن همچنین شامل دستگاه های نورد رزوه CNC اتوماتیک و سایر راه حل های شکل دهی نخ می باشد.

چرا پیکربندی ماشین برای تولید مهم است؟

عملکرد نورد نخ به بیش از خود دستگاه بستگی دارد. رابطه بین دستگاه، قالب های نورد، مواد قطعه کار، قطر خالی، روانکاری، هندسه رزوه و پارامترهای پردازش، نتیجه نهایی را تعیین می کند.

به عنوان مثال، یک دستگاه ممکن است به طراحی های غلتکی متفاوتی نیاز داشته باشد که از یک رزوه مثلثی معمولی به یک پروفیل دندان تخصصی تبدیل شود. به طور مشابه، تغییر مواد قطعه کار یا گام نخ می تواند به تنظیمات پارامتر نیاز داشته باشد.

بنابراین، یک تامین‌کننده حرفه‌ای باید قبل از توصیه پیکربندی نهایی، نقشه اجزا را ارزیابی کند. این رویکرد مهندسی محور به ویژه برای خریدارانی که ماشین آلات نورد نخ سفارشی شده را از یک کارخانه چینی تهیه می کنند مفید است.

NERES بیان می کند که راه حل های نورد رزوه CNC آن را می توان با توجه به نیاز مشتری سفارشی کرد و پشتیبانی فنی را برای انتخاب تجهیزات مناسب ارائه می دهد.

سوالات متداول

دستگاه نورد نخ سرو موتور CNC چیست؟

این یک دستگاه شکل‌دهی رزوه‌ای با کنترل CNC است که از موتورهای سروو برای به حرکت درآوردن محورهای غلتکی و حرکت تغذیه استفاده می‌کند. سری NERES NRS-25NC/NRS-15NC بسته به پیکربندی غلتک برای نورد رزوه و سایر عملیات شکل دهی مانند شیارهای پیچشی و غلتشی طراحی شده است.

دستگاه NERES چه قطر نخی را می تواند پردازش کند؟

مشخصات منتشر شده محدوده قطر بیرونی رزوه نورد φ3-φ80 میلی‌متر، با محدوده گام نخ غلتشی 0.6 تا 8.0 میلی‌متر را فهرست می‌کند.

حداکثر فشار غلتشی چقدر است؟

حداکثر فشار نورد اعلام شده 30 تن است. شرایط واقعی پردازش باید با توجه به قطعه کار، مواد، هندسه رزوه و قالب های نورد ارزیابی شود.

آیا این دستگاه می تواند پروفیل های دندان خاصی را پردازش کند؟

بله به گفته سازنده، این دستگاه می‌تواند دندان‌های کرم، دندان‌های ذوزنقه‌ای، پروفیل‌های مربوط به بال اسکرو، خنجر، شیارهای غلتشی و سایر اشکال دندان را زمانی که پیکربندی مورد نیاز از نقشه قطعه کار مشخص شود، پردازش کند.

هنگام درخواست پیشنهاد چه چیزی باید ارائه کنم؟

برای توصیه دقیق، خریداران باید نقشه قطعه کار، مواد، قطر خالی، قطر رزوه تمام شده، گام، طول نخ، حجم تولید مورد نیاز و روش نورد ترجیحی را ارائه دهند. این جزئیات به تامین کننده اجازه می دهد تا پیکربندی ماشین و قالب های نورد مناسب را با دقت بیشتری ارزیابی کند.

نتیجه گیری

دستگاه نورد نخ سرو موتور CNC می تواند یک سرمایه گذاری ارزشمند برای تولیدکنندگانی باشد که به دنبال شکل دهی کنترل شده، پردازش قابل تکرار، تولید رزوه انعطاف پذیر و ظرفیت نورد درجه صنعتی هستند. سری‌های NERES NRS-25NC/NRS-15NC از قطر رزوه نورد φ3-φ80 میلی‌متر، گام‌های 0.6 تا 8.0 میلی‌متر، سرعت دوک بدون پله 10 تا 60 دور در دقیقه و تا 30 تن فشار غلتشی پشتیبانی می‌کنند.

اگر ماشینی را برای رزوه‌های استاندارد، پروفیل‌های دندان‌های تخصصی، خنجر یا سایر الزامات شکل‌دهی دقیق ارزیابی می‌کنید، بهترین روش این است که پیکربندی دستگاه را با اهداف طراحی و تولید اجزای واقعی خود مطابقت دهید.با ما تماس بگیریدبا مشخصات قطعه کار و الزامات تولید خود برای بحث در مورد راه حل مناسب دستگاه نورد نخ سرو موتور CNC از NERES.
