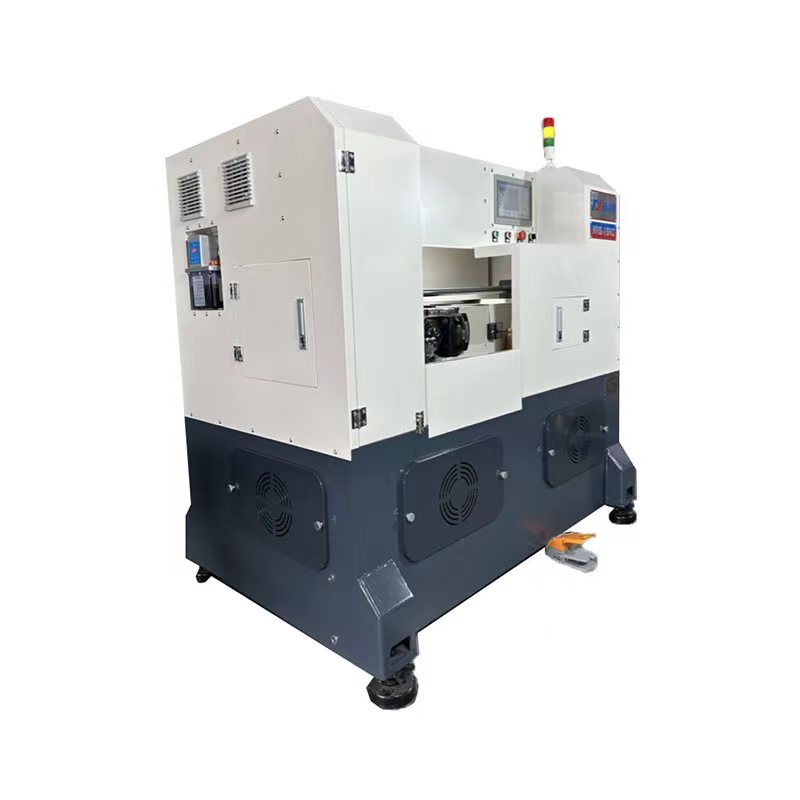

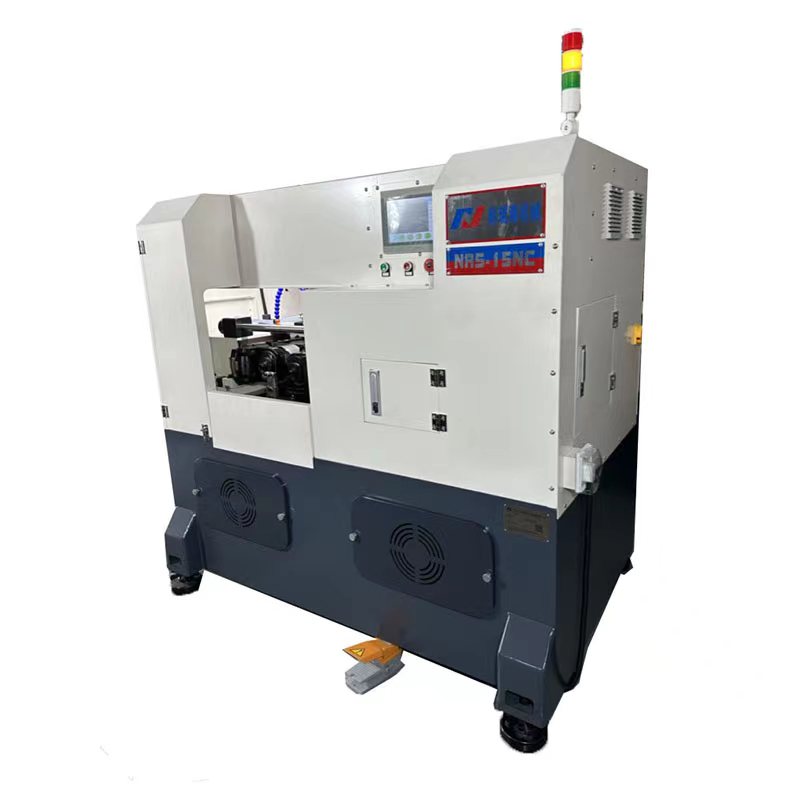

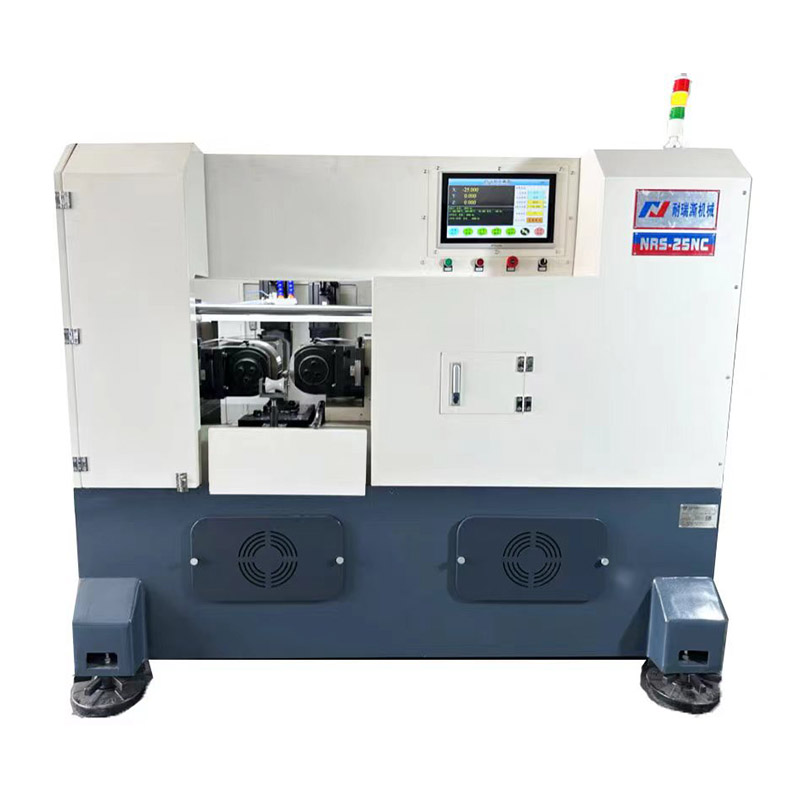

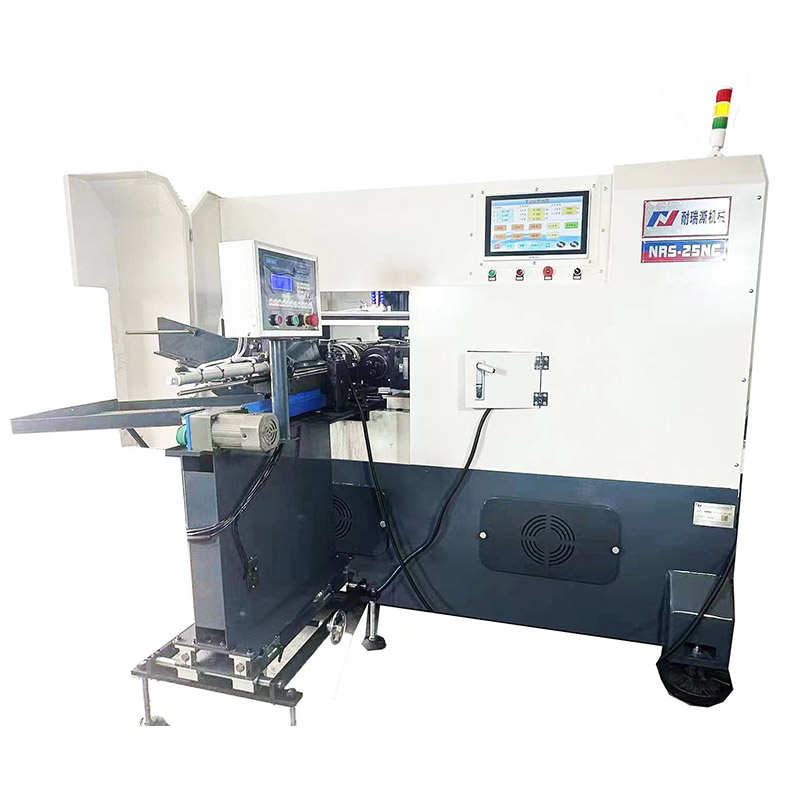

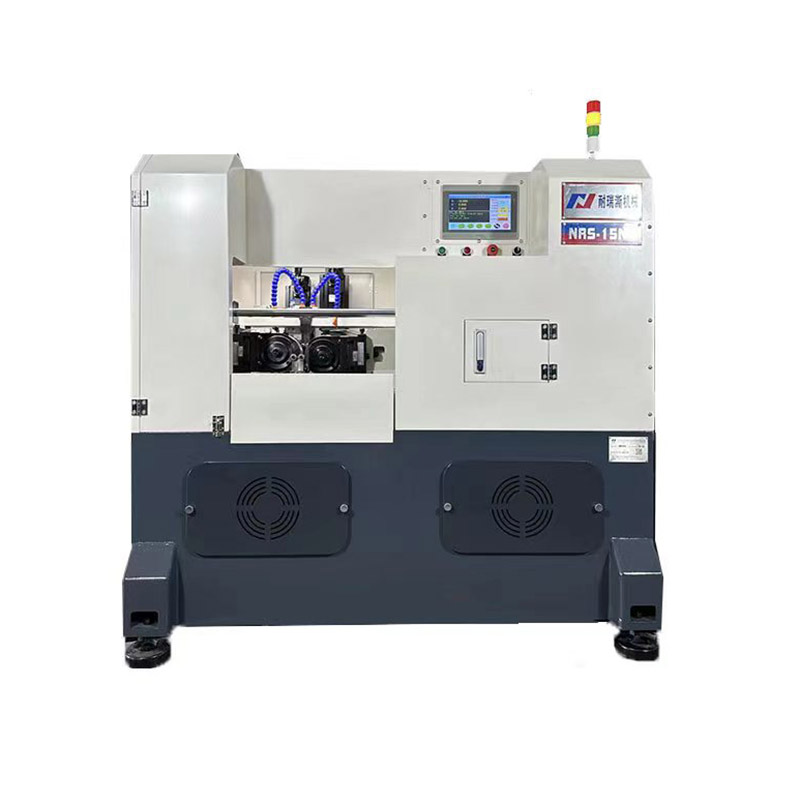

دستگاه نورد نخ سروو-حرکتی CNC

دستگاه نورد نخ سروو-حرکتی CNC

من 、 ویژگی های اصلی این دستگاه نورد نخ CNC:

   A. کد مدل Servo Motor Drive ، حداکثر خروجی 30Tons است.

  ب - کارگروه های زیر را می توان با توجه به نوع غلتک انجام داد:

   1.

       قطر ≤φ80mm ، زمین 8.0 میلی متر ، حداکثر طول 150 میلی متر است

  2.

ج - ویژگی های ساختاری: دو شفت غلتکی توسط موتورهای سروو هدایت می شوند و شافت خوراک توسط موتورهای سروو چرخانده می شود

     انتقال میله مهره به خوراک.

D. این دستگاه نورد همچنین می تواند انواع محصولات شکل دندان را پردازش کند ، مانند: دندان های کرم ، دندانهای ذوزنقه ای ، توپ

   پیچ ، نورد ، زانو ، شیار نورد و غیره باید مطابق با سطح نقاشی تعیین شود.

II 、 مشخصات فنی:

 1. قطر بیرونی نخ نورد: φ3 ~ φ80mm

 2. رشته نخ نورد: 8.0mm 0.6 ~

 3. سرعت دوک: 60 ~ 60 دور در دقیقه (تنظیم سرعت استپلندی)

 4. قطر بیرونی غلتک سیم (حداکثر): φ210mm ، اندازه کلید 20*8mm/mm.

 5. قطر بیرونی اسپیندل: φ75mm (H7)

 6. عرض و طول غلتک سیم: با توجه به تقاضای قطعه کار ، طولانی ترین طول می تواند برای 150 میلی متر استفاده شود

 با ، - مشخصات مشترک عمومی 35 ، 40 ، 50 ، 60 ، 70 ، 100 میلی متر است

  7. حداکثر فاصله بین دو دوک: 280 میلی متر

 8. حداقل فاصله بین دو اسپیندل: 180 میلی متر

 9. حداکثر فشار نورد: 30 تن

 10. اسب بخار غلتکی: 11 کیلو وات

 11. اسب بخار پیشرانه تغذیه: 5.5 کیلو وات

 12. ارتفاع از مرکز زمین به غلتک: 1050 میلی متر

 13. منطقه طبقه: 2100LMM*1600WMM*2100HMM

 14. وزن خالص: 3200 کیلوگرم ؛ وزن ناخالص: 3000 کیلوگرم
